KNXnet/IP 原生接入
导入产品库即可在 ETS5 中完成组地址映射、编程模式与状态回报，轻松融入既有 KNX 系统。
KNXnet/IP · 8/12 路 · 20A · 带计量

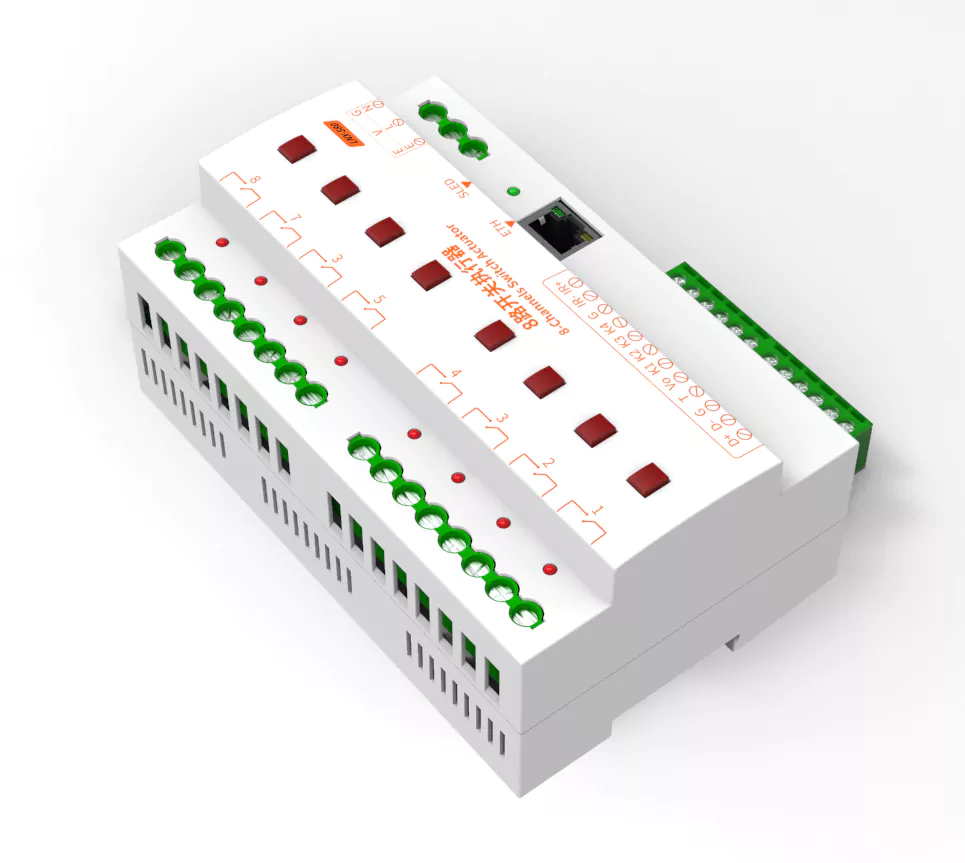

LNX-608 / LNX-612多路继电开关执行器带计量
把配电箱里的每一路供电，变成可寻址、可计量、可联动的智能节点。原生 KNXnet/IP，ETS5 快速集成，网页 / 本地 / 平台多端协同，让灯光、空调、插座与水泵的控制更简单、更可靠。
KNXnet/IP
ETS5 产品库
20A 磁保持
全端口计量限值保护
定时计划
DIN 导轨
支持 DC12-24V / AC220V 供电方式，订货时指定；计量功能仅 AC 机型号可选（后缀 M）。
8 / 12路独立输出
16 A触点容量 / 250VAC
100 M以太网接口
16 条定时计划
System Architecture
从 KNX 总线到每一路负载，一条链路打通
KNX 系统、管理平台、电脑与手机可以同时访问同一台执行器；控制命令与端口状态双向同步，现场按钮和网页操作也会实时回报给主控。
Core Capabilities
一台设备，覆盖通断控制的全部关键能力
从协议接入、现场操作到能耗统计，LNX-6xx 把配电箱里分散的开关、计量与定时任务收进同一个可控节点。
8 / 12 路 20A 输出
磁保持继电器，动作后保持当前状态，断电不改变；触点容量 20A / 250VAC，适配多种负载。
全端口电能计量
AC220V 机型逐路测量电压、电流、有功功率与累计电能，支持现场校准，为能耗统计与异常排查提供依据。
端口绑定，成倍扩容
多路设置为同一地址后作为一组同时动作，一条命令即可并联扩容，提升通断能力。
16 条定时计划
按每周、每月或指定日期触发合闸、分闸与翻转，秒级执行，配置掉电保存。
本地按钮与指示
每路独立按键与状态指示灯，网络未就绪或断网时也能直接在现场完成通断操作。
WEB 管理后台
浏览器打开设备地址即可配置继电器、端口地址、计量、计划、KNX、网络与状态，无需安装软件。
多协议系统集成
除 KNXnet/IP 外，还支持 Art-Net 事件控制与 UDP ASCII 命令，可选 RS485，方便接入主控与平台。
在线固件升级
通过网络远程升级固件，功能持续演进，现场无需拆机、无需连接调试线。
百兆以太网接口
标准 RJ45 网口，使用超五类屏蔽双绞线接入控制网络，布线简单、兼容性强。
DIN 导轨安装
标准导轨卡槽设计，可集中安装在控制箱内，与断路器、接触器并排布置，维护更方便。
限值保护与运行自恢复
按端口地址设置过压、过流、过功率限值，越限持续到确认时间后整组分闸并闭锁，所有控制入口禁止合闸；运行异常时自动恢复，减少现场维护。
Feature Deep Dive
把每个功能点，讲清楚
从 KNX 集成到计量、保护、计划与并联扩容，下面用图形方式拆解五个最常用的功能场景。
01 · KNX Integration
ETS5 里的一次下载，换来整柜的联动能力
每个继电器端口提供开关与状态两个 1 bit 组对象。ETS5 中导入产品库、分配组地址并下载后，KNX 系统即可按组或按区域统一控制，状态变化自动回报。
- 开关组地址：写入 1 合闸、写入 0 分闸，支持按区域/楼层自由规划。
- 状态组地址：端口状态变化后主动回报，也支持 KNX 状态读取。
- 编程模式：网页一键进入，300 秒内可在 ETS 中完成下载，下载后自动退出。
- 配置保持：组地址与个体地址掉电保存，重启无需重新下载。
02 · Energy Metering
每一路的用电，都看得见
AC220V 供电机型的全部继电器端口均可带计量功能，逐路显示电压、电流、有功功率与累计电能。8 路机型另有 C1..C4 四路扩展测量；12 路机型中 C1..C4 对应 P9..P12，直接作为端口计量。DC12-24V 供电机型无交流采样回路，不提供计量功能。
- 实时读数：电压、电流、功率与电能同屏呈现，继电器按钮上也会显示计量摘要。
- 现场校准：接入标准表读数即可校准 U/I/P，电能校准支持运行一段时间后自动计算。
- 分组共享：电压校准按组共享，P1..P6 与其余端口各校准一路即可。
- 能耗统计：为分路能耗分析、异常排查与节能改造提供数据基础。
03 · Load Protection
超过限值，先断开再谈其他
计量版可按端口地址设置电压、电流与功率上限。同一地址的端口作为一个地址组统一判定：电压取组内最高值，电流与功率取组内合计。越限持续到确认时间后，整组分闸并进入闭锁；闭锁期间网页、面板、计划表、KNX 与主控下发的合闸命令都会被拒绝，避免带着故障重新送电。
- 三段限值：过压、过流、过功率可分别启用，填 0 表示该项不限制。
- 抗误跳：确认时间滤掉瞬时尖峰，迟滞避免在阈值附近反复动作；合闸后的宽限窗口内，电流与功率按 2 倍限值判定，避开启动浪涌。
- 安全闭锁：跳闸后所有控制入口禁止合闸，闭锁状态掉电保持，重启后依然有效。
- 恢复策略：默认手动复位；也可设为自动重合，按冷却时间与限次重投，故障消失后才合闸。
04 · Scheduling
把重复的开关，交给时间
最多 16 条计划，可按每周、每月或指定日期触发。到达设定时间后对选定端口执行合闸、分闸或翻转，适合营业时间、景观照明、通风与水泵等周期性场景。
- 三种模式：每周按星期、每月按日期、指定日期一次性执行。
- 多端口动作：一条计划可同时控制多个端口，按列表顺序执行。
- 秒级触发：时间精确到秒，同一秒多条计划以后执行者为准。
- 安全边界：断电期间错过的计划不补执行；端口正在动作时自动延后重试。
05 · Port Binding
一条命令，多路并联
把多个端口设置为同一个端口地址，它们就成为一个绑定组。主控向该地址下发命令时，组内继电器同时动作，可用于并联扩容、加大通断能力或让同一回路的多相同时通断。
- 同一地址：网页输入地址时实时显示并联分组，避免误配置。
- 同步动作：组内端口同时吸合/断开，状态统一回报。
- 扩容灵活：需要更大通断能力时增加并联路数，无需更换主控。
- 容量核算：并联组的总电流与供电容量需按整组核算，确保安全裕量。
Three Ways to Control
三种控制方式，怎么用都顺手
同一个执行器，可以同时接入 KNX 系统、网络主控与本地操作，互不冲突，状态实时同步。
KNX 系统控制
通过 ETS5 导入产品库并分配组地址，按楼层、区域或功能编组。适合酒店、办公、商业空间的集中照明与配电管理。
网络主控 / 平台控制
支持 Art-Net 事件控制与 UDP ASCII 命令，可选 RS485，方便接入凌恩主控、管理平台或第三方控制系统。
本地与 WEB 控制
每路按键与指示灯用于现场操作；浏览器打开设备地址即可远程配置和通断，无需安装任何软件。
Model Comparison
8 路还是 12 路？按回路规模选择
两款机型共享同一套控制能力与配置方式，仅在输出路数、默认地址范围与计量通道划分上不同。
| 项目 | LNX-608 | LNX-612 |
|---|---|---|
| 继电器输出 | 8 路（P1..P8） | 12 路（P1..P12） |
| 触点容量 | 20A / 250VAC | 20A / 250VAC |
| 继电器类型 | 磁保持 | 磁保持 |
| 电能计量 | 8 路端口 + C1..C4 扩展仅 AC220V 供电机型 | 12 路端口（C1..C4 对应 P9..P12）仅 AC220V 供电机型 |
| 默认端口地址 | 101–108 | 101–112 |
| KNX 默认组地址 | 1/1/1..1/1/8 · 1/2/1..1/2/8 | 1/1/1..1/1/12 · 1/2/1..1/2/12 |
| 定时计划 | 16 条 | 16 条 |
| 网络接口 | 1 × 10/100M RJ45 | 1 × 10/100M RJ45 |
| 本地操作 | 每路按键 + 指示灯 | 每路按键 + 指示灯 |
| 安装方式 | DIN 导轨 | DIN 导轨 |
D
DC12-24V 直流供电使用 12-24V 开关电源，额定功率约 10W；不可配计量后缀 M。
A
AC220V 交流供电L、N 端子直接接入 220V 交流电源。
型号命名与选型表
型号由「输出路数 + 供电方式 + 计量功能」组成：供电方式 D（DC12-24V）与 A（AC220V）二选一；计量后缀 M 仅可与 A 组合，不能与 D 组合。例如 LNX-612AM 表示 12 路输出、AC220V 交流供电、带计量功能；LNX-612D 为直流供电、不含计量。
D直流供电 · DC12-24V（不可配 M）
A交流供电 · AC220V
M带计量 · 仅 AC 机型
| 型号 | 输出回路 | 供电方式 | 电能计量 | 适用场景 |
|---|---|---|---|---|
| LNX-608 · 8 路系列 | ||||
| LNX-608D | 8 路（P1..P8） | DC12-24V | 无（直流不可计量） | 已有直流电源，纯通断控制 |
| LNX-608A | 8 路（P1..P8） | AC220V | 无（可选 M） | 交流现场，纯通断控制 |
| LNX-608AM | 8 路（P1..P8） | AC220V | U / I / P / E | 交流现场，需逐路能耗统计 |
| LNX-612 · 12 路系列 | ||||
| LNX-612D | 12 路（P1..P12） | DC12-24V | 无（直流不可计量） | 回路较多，直流供电 |
| LNX-612A | 12 路（P1..P12） | AC220V | 无（可选 M） | 回路较多，交流供电 |
| LNX-612AM | 12 路（P1..P12） | AC220V | U / I / P / E | 中大配电箱，交流 + 计量 |
关于计量：计量回路由 PT 电压互感器采样，需要交流电源才能工作，因此仅 AC220V 供电机型提供计量后缀 M。DC12-24V 直流供电机型（D）不具备计量功能，也不存在 DM 组合；需要计量的项目请选择 LNX-608AM 或 LNX-612AM。
选型请确认「路数 + 供电 + 计量」三项（如 LNX-608AM）；具体电气参数以产品铭牌与规格书为准。

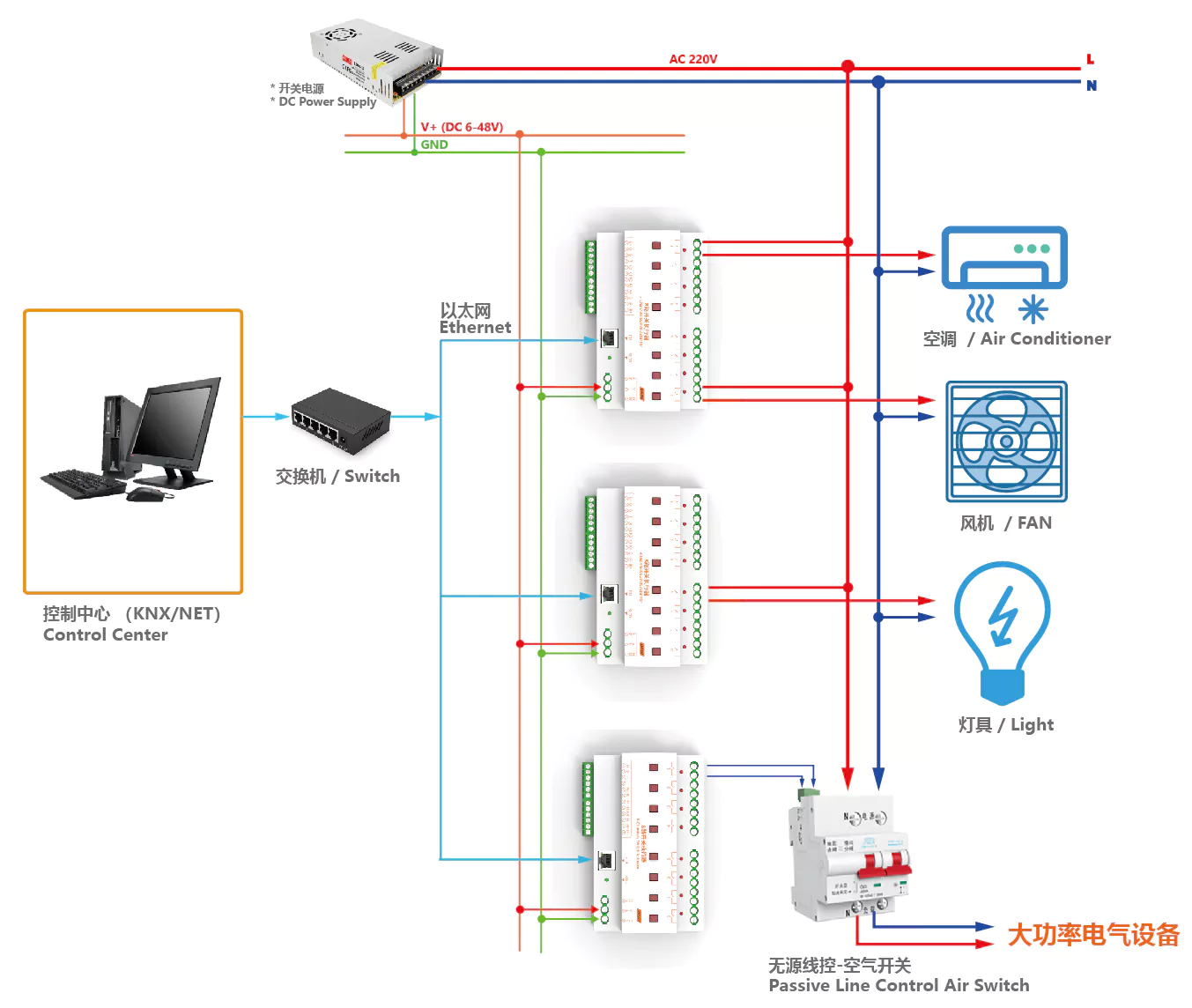

Wiring & Installation
接线清晰，安装省心
标准 DIN 导轨安装，强弱电分区布线；继电器输出为无源触点，可直接串入负载回路。
无源触点输出 · 强弱电分离
- 直流供电（D 型）：使用 12-24V 开关电源，注意极性与电源功率；该机型不含计量。
- 交流供电（A 型）：L、N 端子直接接 220V 交流电源，前端建议配置断路器；需计量时选 AM 型号。
- 大电流负载：当负载电流大于额定值时，可使用无源线控空气开关或接触器扩展。
- 感性负载：接触器线圈、电机等建议加装吸收电路，降低触点电弧。
- 并联扩容：端口绑定后按整组总电流核算触点与线路容量。
Applications
从一间房，到一整栋楼
无论是单柜照明控制，还是跨楼层、跨区域的配电管理，LNX-6xx 都能作为可靠的执行节点。
商业照明
按楼层、区域与营业时间统一控制照明回路，结合计划表实现定时开关。
办公与会议
会议室、开放办公区的灯光与插座分路管理，场景切换一键完成。
酒店客房
与 KNX 系统联动，实现插卡取电、照明场景与退房断电。
机房与泵房
远程通断风机、水泵与辅助设备，配合计量监测运行能耗。
景观与立面
按日落时间或固定计划控制景观照明，多路并联驱动大功率回路。
智能家居
接入家庭 KNX 系统，统一管理照明、地暖、新风与插座回路。
Specifications
技术规格
以下为系列通用规格，具体型号的配置差异请参考选型对比或订货资料。
工作环境、绝缘耐压、外形尺寸等参数以产品规格书与铭牌为准。需要选型协助请联系凌恩科技销售与技术支持。
